• 產品特點

• 技術參數

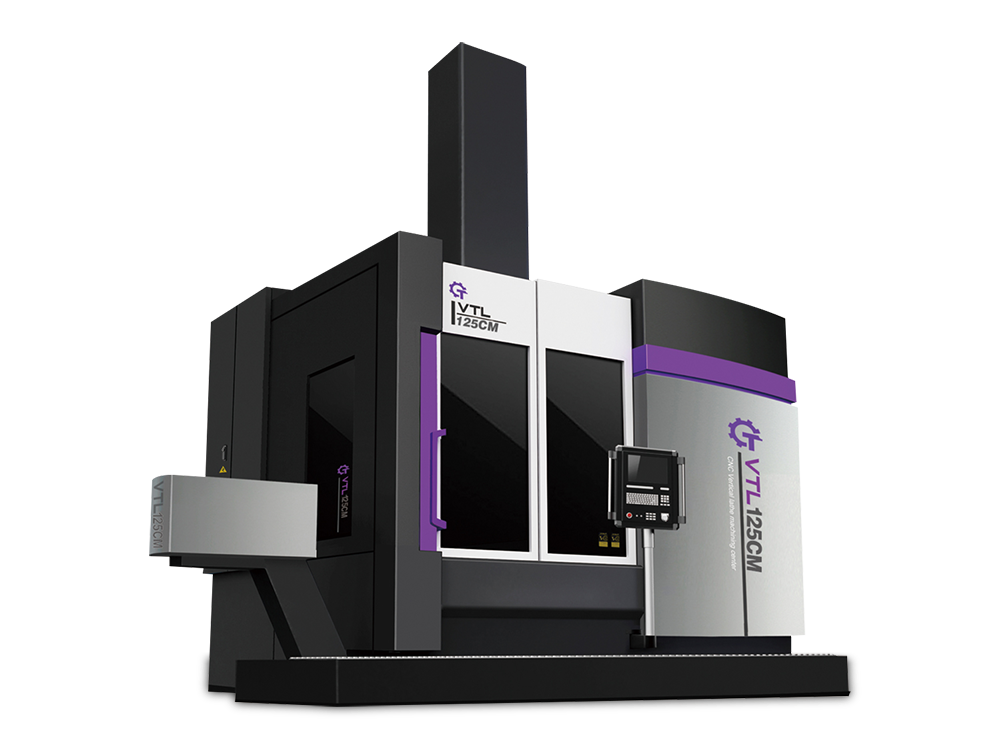

1.VTL-CM系列動梁立式車銑是我公司根據市場需求，攻克關鍵工藝技術。進行全新機床結構設計、工藝攻關，機床調試等工作，開發設計的車銑中心。機床采用主機全防護，機、電、液集中布局的結構形式。主要由機床、刀架X、Z向移動及工作臺軸旋轉、銑軸B、操縱臺、自動排屑器、自動潤滑、液壓系統、刀庫、防護、電控系統及電控箱等部件組成。

2.該機床數控系統、主要電氣件、主要軸承、滾珠絲杠、主要液壓件等關鍵配套件均選用國內外廠家產品。

3.成熟技術的引進，可靠進口配套件的選用，以及我廠良好的加工、檢測手段，確保機床有高的加工精度、高的剛性、高的可靠性，并且具有布局合理、操作方便、自動化程度高等特點。機床可配有機內對刀裝置，可以實現自動換刀裝置，自動化加工，提高加工質量、降低運轉成本。

4.該機床適用于發電、造船、冶金、礦山等行業的大型零件加工。

參數名稱		單位	型號
			VTL160CM	VTL200CM	VTL250CM
加工能力	工作臺直徑	mm	1400	1600	2000
	最大回轉直徑	mm	1600	2000	2500
	最大車削直徑	mm	1600	2000	2500
	最大工件高度	mm	1200	1200	2000
	最大加工工件重量	kg	5000	8000	12000
	工作臺最大扭矩	N.m	17500	25000	28000
精度	加工精度		IT6-IT7	IT6-IT7	IT6-IT7
	X/Z 定位精度	mm	0.018/0.020	0.018/0.020	0.018/0.020
	X/Z重復定位精度	mm	0.008/0.01	0.008/0.01	0.01/0.01
	C軸定位精度	sec	±3"	±3"	±3"
	C軸重復定位精度	sec	3"	3"	3”
車削主軸	主軸轉速范圍	r/min	1-300	1-250	1-200
	工作臺速度變換擋位		無極（兩擋）	無極（兩擋）	無極（兩擋）
	C 軸轉速	rpm	0.01-7.0	0.01-6.0	0.01-5.0
車削主電抑輸出功率	30分鐘額定值	kW	30	45	55
	連續額定值	kW	26	37	45
車削最大切削力		kN	25	25	30
銑軸	最高轉速	rpm	2250	2250	2250
	銑削電機功率	kW	AC11/15	AC11/15	AC11/15
滑枕	滑枕體截面尺寸	mm	□ 220X220	□ 250X250	□ 250X250
	X軸行程	mm	-200 - +950	-200-+1150	-200 - +2000
	Z軸行程	mm	900	900	1200
進給速度	切削進給速度	mm/rev	0.01-50	0.01-50	0.01-50
	快速進給速度	mm/min	8000	8000	8000
橫梁行程		mm	800	800	1000
橫梁升降擋位間距		mm	4x200	4x200	4x250
ATC刀庫	刀庫刀架量		16	16	16
	車刀刀桿尺寸	mm	32x32	32x32	40x40
總電源	電壓 Voltage	V	AC380	AC380	AC380
	電壓波動范圍		-10~ +10	-10~ +10	-10~ +10
	頻率	Hz	50	50	50
	總電源功率	kW	68	75	95
系統	CNC裝置型號		SIEMENS840DsL	SIEMENS840DsL	SIEMENS840DsL
機床重量		kg	25100	28200	49000
機床外形尺寸（長x寬x高）		mm	7000x4900x5600	7500x5300x5800	7800x6500x7350
